1. Pour éviter le reflux du fluide, des clapets anti-retour doivent être installés sur les équipements, les appareils et les canalisations.
2. Les clapets anti-retour conviennent généralement aux fluides propres et ne sont pas recommandés pour les fluides contenant des particules solides ou à haute viscosité.

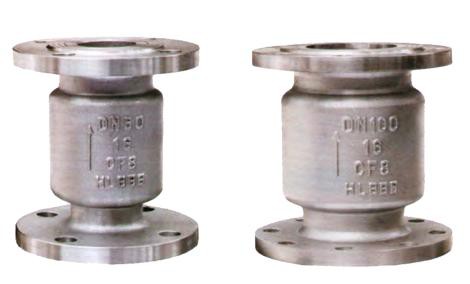

3. Généralement, les clapets anti-retour à levée verticale doivent être sélectionnés sur des canalisations horizontales d'un diamètre nominal de 50 mm.
4. Des clapets anti-retour à levée directe-peuvent être installés sur les canalisations horizontales et verticales.
5. Pour la canalisation d'entrée de la pompe à eau, une vanne inférieure est recommandée. La vanne inférieure est généralement installée uniquement sur la canalisation verticale à l'entrée de la pompe et le fluide s'écoule de bas en haut.
6. Le type de levage et le type pivotant ont de bonnes performances d’étanchéité mais une résistance élevée aux fluides. Le type horizontal convient à une installation sur des canalisations horizontales, tandis que le type vertical convient à une installation sur des canalisations verticales.
7. La position d'installation des clapets anti-retour à battant n'est pas limitée. Ils peuvent être installés sur des canalisations horizontales, verticales ou inclinées. S'il est installé sur des canalisations verticales, le sens d'écoulement du fluide doit être de bas en haut.
8. Les clapets anti-retour à battant ne conviennent pas pour être transformés en vannes de petit -diamètre, mais ils peuvent être transformés en pressions de service très élevées, avec un PN atteignant jusqu'à 42 MPa, et un DN peut également être très grand, avec un maximum atteignant plus de 2 000 mm. En fonction du matériau de la coque et des pièces d'étanchéité, il peut être appliqué à n'importe quel fluide de travail et n'importe quelle plage de température de travail. Le milieu comprend l'eau, la vapeur, le gaz, les milieux corrosifs, les produits pétroliers, les médicaments, etc. La plage de température de fonctionnement du milieu est comprise entre -196 degrés et 800 degrés.
9. Il est applicable dans des scénarios de basse-pression et de grand-diamètre, et les sites d'installation sont restreints.
10. La position d'installation des clapets anti-retour papillon n'est pas limitée. Ils peuvent être installés sur des canalisations horizontales ainsi que sur des canalisations verticales ou inclinées.
11. Les clapets anti-retour à membrane conviennent aux canalisations sujettes aux coups de bélier. Le diaphragme peut éliminer efficacement les coups de bélier causés par le reflux du fluide. Ils sont généralement utilisés dans les canalisations à basse-pression et à température normale-, en particulier dans les canalisations d'approvisionnement en eau. La température de fonctionnement du milieu général est comprise entre -12 et 120 degrés et la pression de fonctionnement est inférieure à 1,6 MPa. Cependant, les clapets anti-retour à membrane peuvent être fabriqués dans des diamètres plus grands. Le DN maximum peut atteindre plus de 2000 mm.
12. Les clapets anti-retour sphériques conviennent aux canalisations moyenne et basse pression et peuvent être fabriqués dans de grands diamètres.
13. Le matériau de la coque du clapet anti-retour sphérique peut être en acier inoxydable et la sphère creuse de la pièce d'étanchéité peut être enveloppée de plastique technique en polytétrafluoroéthylène. Par conséquent, il peut également être appliqué dans des canalisations contenant des fluides corrosifs généraux. La température de fonctionnement est comprise entre -101 et 150 degrés, la pression nominale est inférieure ou égale à 4,0 MPa et la plage de diamètres nominaux est comprise entre 200 et 1 200.
14. Lors du choix d'un clapet anti-retour pour fluides incompressibles, la première étape consiste à évaluer la vitesse de fermeture requise, et la deuxième étape consiste à sélectionner le type de clapet anti-retour pouvant répondre à la vitesse de fermeture requise.
15. Lors du choix d'un clapet anti-retour pour fluides compressibles, la sélection peut être effectuée de la même manière que pour les fluides incompressibles. Si la plage de débit du fluide est large, un dispositif de réduction peut être utilisé pour le clapet anti-retour utilisé pour les fluides compressibles. Si le flux de fluide s'arrête et démarre de manière continue et rapide, comme à la sortie d'un compresseur, un clapet anti-retour doit être utilisé.
16. Le clapet anti-retour doit déterminer la taille correspondante. Le fournisseur de vannes doit fournir des données sur la taille sélectionnée afin que la taille de la vanne lorsqu'elle est complètement ouverte à un débit donné puisse être trouvée.
17. Pour les clapets anti-retour haute et moyenne pression d'un diamètre de 50 mm ou moins, des clapets anti-retour à levée verticale et des clapets anti-retour à levée droite-sont recommandés.
18. Pour les clapets anti-retour basse-pression d'un diamètre de 50 mm ou moins, des clapets anti-retour à papillon, des clapets anti-retour à levée verticale et des clapets anti-retour à membrane sont recommandés.
19. Pour les clapets anti-retour haute et moyenne pression d'un DN supérieur à 50 mm et inférieur à 600 mm, des clapets anti-retour à battant sont recommandés.
20. Pour les clapets anti-retour moyenne et basse pression d'un DN supérieur à 200 mm et inférieur à 1 200 mm, il est conseillé de choisir des clapets anti-retour sphériques sans usure-.
21. Pour les clapets anti-retour basse-pression avec un DN supérieur à 50 mm et inférieur à 2 000 mm, des clapets anti-retour à papillon et des clapets anti-retour à membrane doivent être sélectionnés.
22. Pour les canalisations qui nécessitent un coup de bélier relativement faible ou nul lorsqu'elles sont fermées, il est conseillé de choisir des clapets anti-retour à battant à fermeture lente et des clapets anti-retour à papillon à fermeture lente.
